Fundamentos físicos

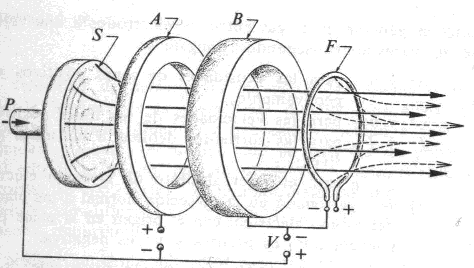

Una forma de impulsar un cohete es la de emplear un haz de partículas cargadas, tal como se muestra en la figura.


El propulsor se ioniza en la fuente de iones S y se expulsa como haz de iones positivos con una velocidad que depende de la diferencia de potencial V existente entre S y el anillo acelerador B. Para evitar que el cohete se cargue, se inyectan electrones en el haz mediante el filamento F. El haz se enfoca mediante el anillo A.

Los motores iónicos se emplean en el espacio exterior, cuando se precisan pequeños empujes para corregir la altitud o trayectoria de los satélites.

Lorrain P., Corson D. Campos y Ondas Electromagnéticas.  Selecciones Científicas (1972), problema 4.28, págs. 203-204



Fundamentos físicos

Sea dm/dt la masa del haz de partículas que salen de la fuente S en la unidad de tiempo, con una velocidad u respecto del cohete.

La fuerza de empuje es

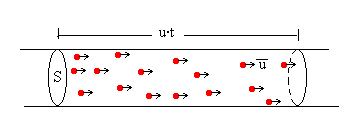

motor.gif (1841 bytes) Sea n el número de partículas por unidad de volumen, u la velocidad media de dichas partículas, S la sección del haz y mp la masa de cada partícula.

La masa m de combustible expulsada en un tiempo t, es la contenida en un cilindro de sección S y longitud u·t.

Masa m= (número de partículas por unidad de volumen n)·(masa de cada partícula mp)· (volumen del cilindro Sut)

m=n·mp·S·u·t

por lo que

El flujo de masa, o masa que atraviesa la sección normal S en la unidad de tiempo, es el producto de los siguientes términos:

  • Número de partículas por unidad de volumen, n
  • La masa de cada partícula, mp.
  • El área de la sección normal, S
  • La velocidad media de las partículas, u.

De modo análogo, la intensidad I del haz, es el flujo de carga o la carga que atraviesa la sección normal S en la unidad de tiempo, será el producto de los siguientes términos:

  • Número de partículas por unidad de volumen, n
  • La carga de cada partícula, q.
  • El área de la sección normal, S
  • La velocidad media de las partículas, u.

I=nqSu

Expresamos la fuerza de empuje F en términos de la intensidad del haz de iones que salen de la fuente.

F=Impu/q

La velocidad con las que se mueven las partículas del haz depende de la diferencia de potencial acelerador V, entre la fuente S y el electrodo B. Suponiendo que los iones en la fuente parten con velocidad nula, su velocidad u al llegar al anillo B será

La fórmula de la fuerza de empuje es

La potencia eléctrica consumida (energía por unidad de tiempo) es el producto de la intensidad del haz de iones I por el potencial acelerador V.

P=I·V

Expresamos la fuerza de empuje en términos de la potencia P

para una potencia P dada del motor, es preferible utilizar iones pesados que tengan la carga del electrón q=1e y un potencial acelerador V tan bajo como sea posible.



El papel del filamento F que inyecta electrones al haz

Si no se añaden electrones al haz, es decir, se desconecta el filamento F, el cohete va perdiendo carga positiva, llegará un momento en que adquiera un potencial igual al que sirve para acelerar los iones. En estas condiciones, el motor deja de funcionar, ya que los iones no son acelerados y siguen al cohete.

Supongamos que la corriente es I, que el potencial acelerador es V, y que el cohete tiene forma esférica de radio R.

El potencial V de un conductor esférico de radio R cargado con una carga Q, es

La relación entre carga e intensidad es

Q=I·t

Dado V, I y R, calculamos el tiempo que transcurre hasta que deja de funcionar el motor iónico si se desconecta la fuente F de electrones.

Ejemplo:

Sea R=1 m, I=1 A, y V=50000 V, tenemos que t=5.5 microsegundos, es el tiempo que tarda en dejar de funcionar el cohete.

Dinámica del cohete

La segunda ley de Newton se enuncia: la masa por la aceleración del cohete es igual a la fuerza de empuje. La masa M del cohete es prácticamente constante, ya que la masa del combustible expulsado como veremos más adelante, es despreciable frente a la carga útil, por lo que la aceleración a es constante.

Ma=F
v=at
x=at
2/2



Actividades

El applet simula el funcionamiento básico de un cohete provisto de un motor iónico, para que pueda ser comparado con un cohete estándar de combustible sólido o líquido.

Se introduce

  • La diferencia de potencial V entre la fuente de iones y el anillo acelerador, en el control de edición titulado Diferencia de potencial.
  • La intensidad I del haz de iones, en el control de edición titulado Intensidad
  • La masa mp de los iones en unidades de masa atómica (1 uma=1.67·10-27 kg), en el control de edición titulado Masa
  • La carga q, en unidades de la carga del electrón (e=1.6·10-19 C) en el control de selección titulado Carga ión
  • La masa M del cohete, en el control de edición titulado Masa del cohete

Se pulsa el botón titulado Empieza

Ejemplo:

  • Sea la intensidad del haz I=1 A.
  • El potencial acelerador V=50000 V
  • El combustible empleado son protones cuya masa es mp=1 uma y cuya carga es q=1 e.
  • El cohete tiene una masa de M=1 kg.

La pérdida de masa en cada segundo es

La masa del combustible expulsado es despreciable frente a la carga útil del cohete.

Si el cohete tiene una masa M=1 kg, y su aceleración es de a=0.032 m/s2, en el espacio exterior recorre 1.6 m en 10 s, partiendo del reposo.

Probar el funcionamiento del cohete en las siguientes situaciones:

Con la misma potencia P=I·V, es decir, que el producto de intensidad por diferencia de potencial sea constante, comparar los siguientes casos:

  1. V=5000, I=10 A
  2. V=50000, I=1 A
  • Comprobar el efecto de la masa de los iones: ligeros mp=1 uma y iones pesados mp=50 uma;
  • Comprobar el efecto de la carga q= 1e, q=3e.
