ESQUEMAS
DE CENTRALES

|
|

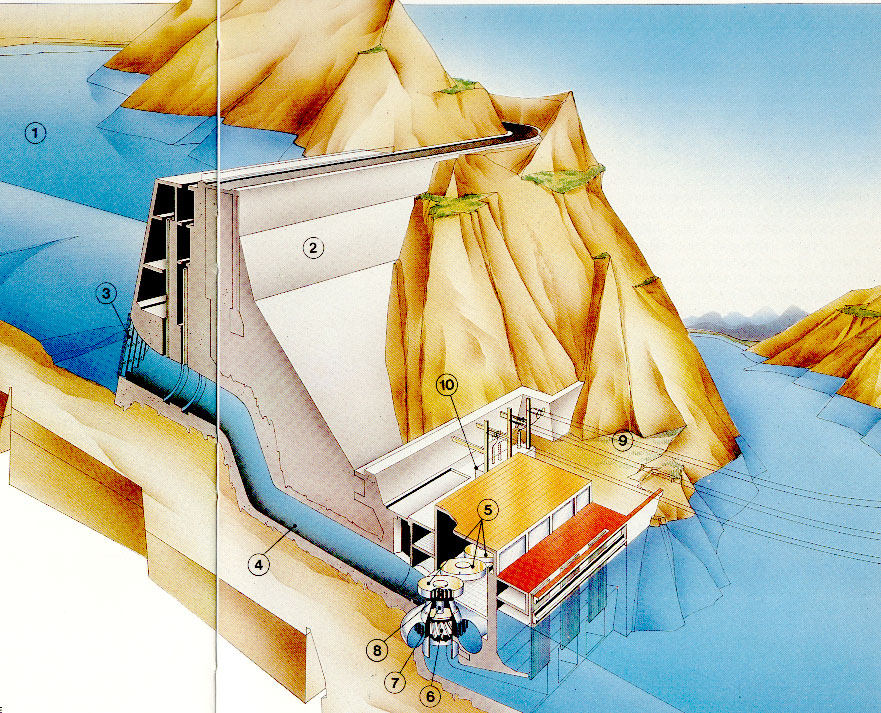

1.
Agua embalsada
2.
Presa
3.
Rejas filtradoras
4.
Tubería forzada
5.
Conjunto de grupos turbina-alternador
6.
Turbina
7.
Eje
8.
Generador
9.
Líneas de transporte de energía
eléctrica
10.
Transformadores
|
|
|

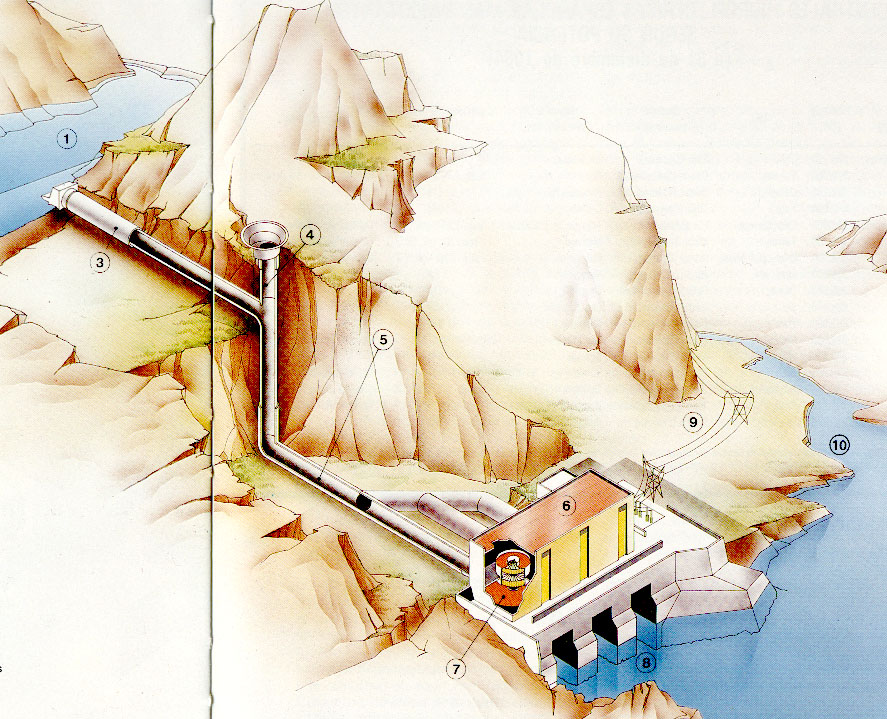

1.
Embalse superior
2.
Presa
3.
Galería de conducción
4.
Tubería forzada
5.
Central
6.
Turbinas y generadores
7.
Desagües
8.
Líneas de transporte de energía
eléctrica
9.
Embalse inferior o río
|
|
|

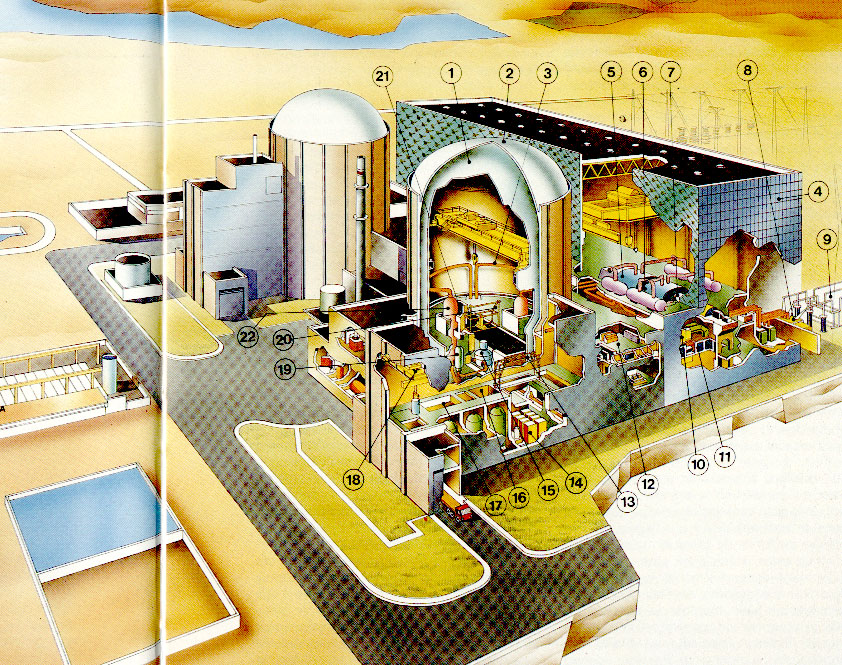

1.
Edificio de contención primaria
2.
Edificio de contención secundaria
3.
Tuberías de agua a presión
4.
Edificio de turbinas
5.
Turbina de alta presión
6.
Turbina de baja presión
7.
Generador eléctrico
8.
Transformadores
9.
Parque de salida
10.
Condensador
11.
Agua de refrigeración
12.
Sala de control
13.
Grúa de manejo del combustible gastado
14.
Almacenamiento del combustible gastado
15.
Reactor
16.
Foso de descontaminación
17.
Almacén de combustible nuevo
18.
Grúa del edificio de combustible
19.
Bomba refrigerante del reactor
20.
Grúa de carga del combustible
21.
Presionador
22.
Generador de vapor
|
|
|

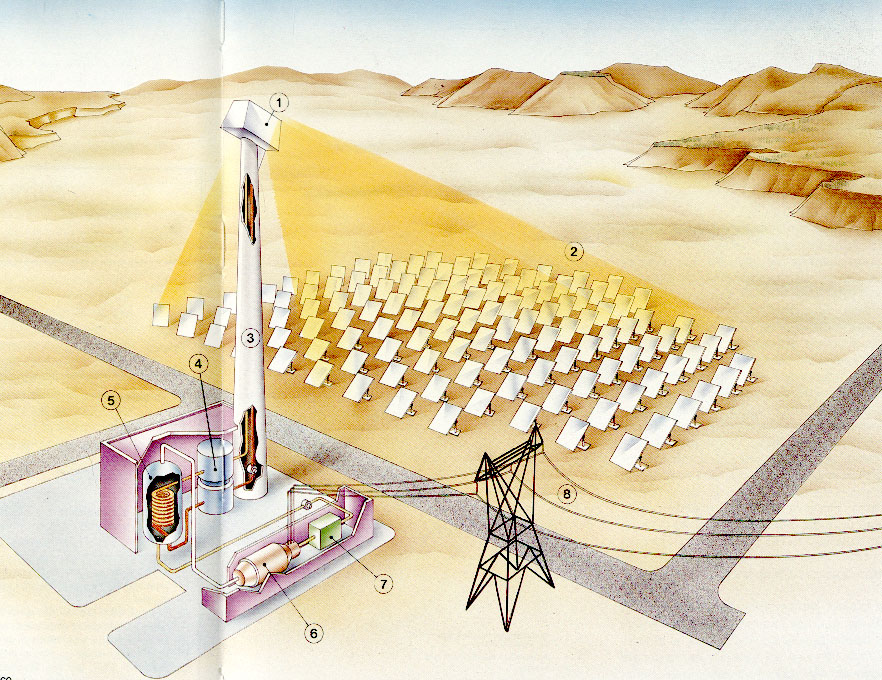

1.
Caldera
2.
Campo de heliostatos
3.
Torre
4.
Almacenamiento térmico
5.
Generador de vapor
6.
Turbo-alternador
7.
Aero-condensador
8.
Líneas de transporte de energía
eléctrica
|
|
|
|

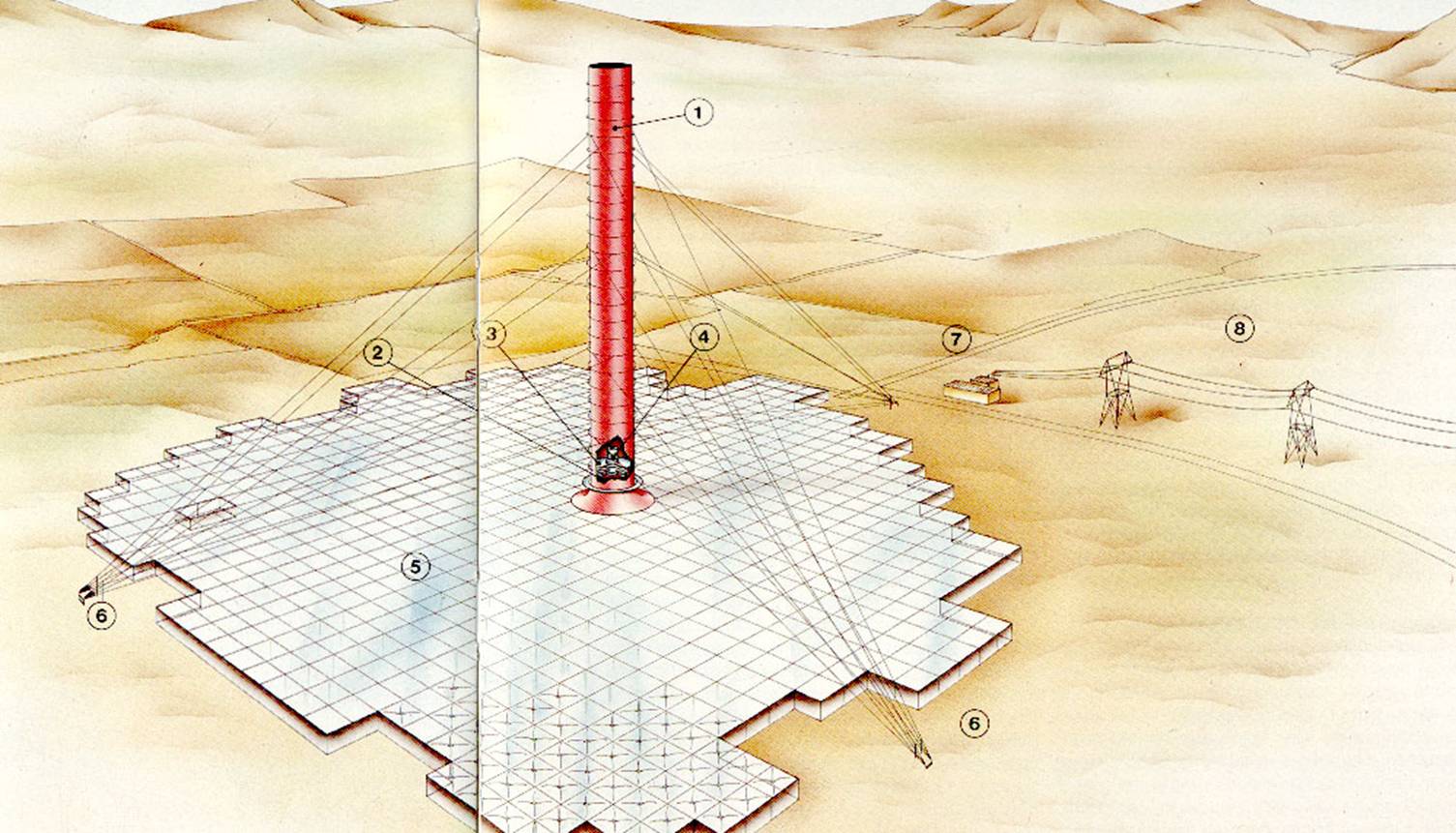

1.
Chimenea de
conducción del aire caliente
2.
Regulador entrada
de aire
3.
Turbina
4.
Generador
5.
Zona de
invernadero
6.
Tensores de
equilibrio chimenea
7.
Edificio de
transformadores
8.
Líneas de
transporte de energía eléctrica
|
|

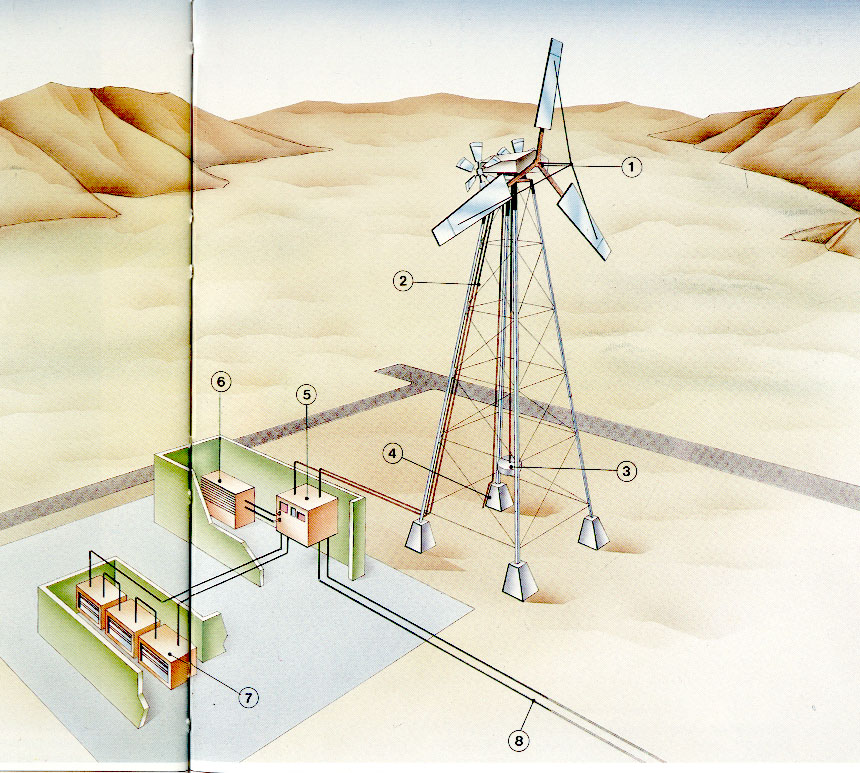

1.
Turbina
2.
Cables conductores
3.
Carga de frenado
4.
Toma de tierra
5.
Caja de control batería
6.
Fuente auxiliar
7.
Acumuladores
8.
Líneas de transporte de energía
eléctrica
|
© 2001 Javier de
Lucas
