En esta página, se estudia la gravedad artificial creada en una nave espacial de forma cilíndrica que viaja por el espacio exterior, cuando describe un movimiento de rotación con velocidad angular constante alrededor de su eje de simetría.

Determinaremos la trayectoria

  • de un cuerpo que se deja “caer” desde una altura h sobre el “suelo”.

  • de un cuerpo que se lanza hacia "arriba"



La aceleración de la gravedad

Una nave espacial de radio R describe un movimiento de rotación alrededor de su eje con velocidad angular constante ω

Un objeto de masa m situado en la pared de la nave experimenta una fuerza centrípeta

F=mω2R

La aceleración de la gravedad artificial es la fuerza por unidad de masa en dicho punto.

a=F/m=ω2R

Un astronauta de altura h experimenta distintas aceleraciones, ya que la cabeza está más cerca del eje de rotación que los pies.

  • La aceleración de la cabeza es ac= ω2(R-h)

  • La aceleración de los pies es ap= ω2R

El cociente entre ambas aceleraciones es

Para que el astronauta no note la diferencia de aceleraciones a lo largo de su cuerpo, ap y ac deben de ser casi iguales. Por ejemplo, si ac=0.99·ap, para un astronauta de que mida h=2 m, el radio R de la nave deberá ser de 200 m.



“Caída” de los cuerpos

Los cuerpos “caen” de forma distinta en la nave espacial en rotación que en la superficie de la Tierra.

Supongamos que un cuerpo se libera a una altura h o bien, a una distancia r=R-h del eje de rotación. La posición inicial del objeto en el Sistema de Referencia Inercial OXY es

x0=r
y0
=0

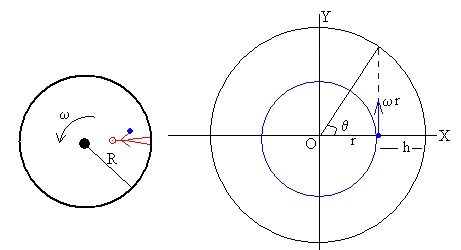

El cuerpo se mueve en línea recta con velocidad constante ω·r, en la dirección tangente a la circunferencia que describe, tal como se muestra en la figura. Las sucesivas posiciones del cuerpo son

x= r
y=ω·r·t

El cuerpo choca con la pared de la nave en el instante en el que se cumple que

x2+y2=R2

Despejamos el tiempo t que tarda en llegar el cuerpo al “suelo”

La posición angular del cuerpo cuando llega al “suelo” es θc=arctan(y/x)=arctan(ωt)

Mientras el cuerpo se mueve, el astronauta en reposo sobre la nave, gira. Su posición angular en el instante t es

Ambas posiciones no coinciden, la diferencia es

Ejemplo

  • ω=5rpm=5·2·π/60= π/6 rad/s

  • h=2 m

  • R=10 m.

El tiempo que tarda en llegar el cuerpo al “suelo” es

La diferencia entre las posiciones angulares del astronauta y del cuerpo es

El lector puede probar a acertar, cuál deberá ser la altura h del objeto, para que éste caiga a los pies del astronauta, es decir Δθ=2π.



Actividades

Se introduce

  • La velocidad angular de rotación ω, en rpm (revoluciones por minuto), actuando en la barra de desplazamiento titulada Velocidad angular.

  • El radio de la nave espacial se ha fijado en R=10 m

Se pulsa el botón titulado Inicio

  • Con el puntero del ratón se arrastra el pequeño círculo de color rojo, para establecer la altura h del cuerpo sobre el “suelo”.

El astronauta se representa por un segmento de color azul que está en reposo sobre la nave, por tanto, gira con la misma velocidad angular ω.

Se pulsa el botón titulado Empieza

El cuerpo se deja “caer” desde la altura h, describiendo un movimiento rectilíneo uniforme hasta que choca con el “suelo”.


stokesApplet aparecerá en un explorador compatible con JDK 1.1.

Pulsar el botón Inicio, arrastrar con el puntero del ratón el pequeño círculo de color rojo



Un cuerpo se lanza hacia "arriba" desde el “suelo” de la nave espacial en movimiento de rotación

Sea una nave cilíndrica de radio R, que gira alrededor de su eje con velocidad angular constante ω.

Sistema de Referencia de la Nave espacial

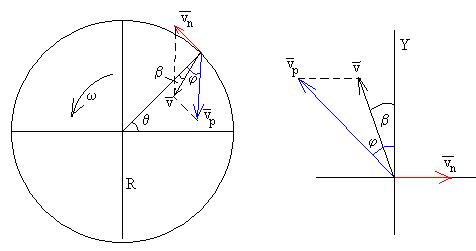

Se lanza un objeto mediante un dispositivo situado en el “suelo” de la nave con una velocidad vp haciendo un ángulo φ con la dirección radial tal como se muestra en la figura.

Este objeto puede ser una pelota que lanza un astronauta desde el “suelo” de la nave espacial.

Sistema de Referencia Inercial

Desde el punto de vista del observador inercial, la velocidad del objeto v es la suma vectorial v=vp+vdonde vn es la velocidad del dispositivo, cuya dirección es tangencial y cuyo módulo es vn=ωR

El módulo v del vector resultante y el ángulo β que forma con la dirección radial Y es

El objeto es lanzado desde la posición x0, y0 en el instante t=0

x0=R·cosθ
y0
=R·senθ

describe un movimiento rectilíneo y uniforme.

x= R·cosθ-v·cos(θ+βt
y
= R·senθ-v·sen(θ+βt

La trayectoria es la cuerda que une el punto de lanzamiento (x0, y0) y el punto (x, y) de impacto en el “suelo” de la nave espacial. El punto de lanzamiento, el centro de la circunferencia y el punto de impacto, forman un triángulo isósceles. La distancia entre el punto de lanzamiento y de impacto es 2Rcosβ, y el tiempo  t de vuelo es

Tirando hacia "arriba" en dirección radial

Sistema de Referencia Inercial

Cuando el objeto sigue la dirección radial β=0 (hacia “arriba”) es posible que impacte en el dispositivo que lo lanzó. Por ejemplo, si un astronauta lanza una pelota hacia “arriba”, es posible que el mismo astronauta la recoja con la mano.

Para ello, se tiene que cumplir que el tiempo que tarda el objeto en atravesar la nave espacial

t=2R/v

sea igual al tiempo que emplea el dispositivo lanzador en girar π radianes ó180º

t=π/ω

El objeto deberá atravesar la nave espacial en dirección radial, con una velocidad v dada por

v=2Rω/π

Sistema de Referencia de la Nave espacial

El ángulo de tiro φ, medido respecto de la dirección radial y la velocidad vp con la que se tiene que lanzar el objeto, se calculan resolviendo el triángulo rectángulo de la figura.

En general, para que el objeto impacte en el dispositivo lanzador, el tiempo que tarda el objeto en atravesar la nave espacial t=2R/v deberá ser igual al tiempo que tarda el dispositivo en girar 1½, 2½,… n+½ vueltas

El ángulo de tiro y la velocidad de lanzamiento del objeto vp serán

A medida que n aumenta, φ se aproxima a π/2, y v tiende a cero. El objeto permanecerá en reposo para un observador inercial. Por ejemplo, el astronauta se encontrará con la pelota después de dar una vuelta completa.

Ejemplo:

  • Radio de la nave espacial R=10 m

  • Velocidad angular de giro ω=1 rad/s

  1. Cuando el dispositivo lanzador gira n=0, media vuelta después de haber lanzado el objeto.

El ángulo de tiro ya se ha calculado, φ=57.5º

  1. Cuando n=1, el dispositivo lanzador gira vuelta y media después de haber lanzado el objeto.

Tiro oblicuo

Sistema de Referencia Inercial

Como vemos en la figura, para que el objeto impacte en el dispositivo lanzador, se tiene que cumplir que el tiempo que invierte el objeto en recorrer la cuerda que une el punto de lanzamiento y de impacto sea igual al que invierte el lanzador en recorrer el arco de ángulo π+2β.

o bien, en general

Sistema de Referencia de la Nave espacial

La velocidad de lanzamiento vp y el ángulo de tiro φ medido respecto de la dirección radial se calculan hallando la diferencia de vectores vp=v-vn

Ejemplo:

  • Lanzamiento respecto al Sistema de Referencia Inercial

Sea β=30º

Para que el objeto impacte en el dispositivo lanzador al completar algo más de media vuelta n=0, la velocidad v deberá ser

  • Lanzamiento respecto del Sistema de Referencia de la Nave espacial





Actividades

Se pulsa el botón titulado Inicio

Se introduce

  • La velocidad de lanzamiento vp del objeto desde el "suelo" de la nave espacial, actuando en la barra de desplazamiento o en el control de edición titulado Velocidad.

  • El ángulo φ que forma la dirección de dicha velocidad con la dirección "vertical" (o radial) actuando en la barra de desplazamiento o en el control de edición titulado Ángulo

  • El radio R de la nave espacial se ha fijado en R=10 m

  • La velocidad angular de rotación se ha fijado en ω=1 rad/s

Se pulsa el botón titulado Empieza

  • El dispositivo lanzador, se representa mediante un pequeño círculo de color azul

  • El objeto lanzado, se representa mediante un círculo más pequeño de color rojo.

Se observa el movimiento del objeto lanzado, y se representa la trayectoria rectilínea que sigue, mientras atraviesa la nave, hasta que impacta en el "suelo"

Fijada la velocidad de lanzamiento vp, cambiaremos el ángulo de tiro φ hasta conseguir que el objeto impacte en el dispositivo lanzador.

stokesApplet aparecerá en un explorador compatible con JDK 1.1.



Referencias

Fisher N. Space science 2001: some problems with artificial gravity. Physics Education 36 (3) May 2001, pp. 193-201

Paetkau M., Tossing on a rotating space station. The Physics Teacher, 42, October 2004, pp. 423-426
