El método de las imágenesEl teorema de Gauss nos dice cómo es el campo eléctrico en las proximidades de un conductor cuando conocemos la distribución de la carga en su superficie. La situación inversa es la de preguntarnos como se distribuye la carga en un conductor cuando sobre él actúa un determinado campo.

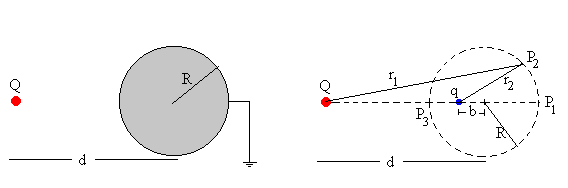

La carga imagen Supongamos un sistema formado por una carga puntual Q en las proximidades de una esfera conductora a potencial cero a una distancia d de su centro. El método de las imágenes nos permite sustituir el conductor por una carga "imagen" q que anulará el potencial sobre la superficie esférica de radio R. El potencial en el punto P1 de la superficie esférica deberá ser cero
El potencial en el punto P3 diametralmente opuesto deberá ser cero.
Tenemos un sistema de dos ecuaciones con dos incógnitas de las que despejamos q y b.
Podemos demostrar haciendo algunas operaciones que estos valores de q y b hacen que el potencial en cualquier punto P2 de la superficie esférica, sea también cero.
El potencial Vamos a calcular el campo en cualquier punto P exterior a la esfera conductora. Primero calculamos el potencial
Componente radial del campo Para calcular el vector campo E se halla el gradiente del potencial cambiado de signo. El valor de la componente radial del campo es
La carga inducida en el conductor esféricoSegún hemos mencionado el campo en las proximidades de una superficie conductora es perpendicular a dicha superficie luego, el campo en la superficie esférica conductora es radial. Calculamos Er para r=R y a continuación la densidad superficial de carga inducida en la esfera, teniendo en cuenta que el campo en las proximidades de la superficie de un conductor es Er=s /e0
Este resultado es consecuencia de la ley de Gauss: si dibujamos una superficie cerrada que abarque a la esfera pero que esté muy próxima a ésta, el flujo del campo eléctrico a través de esta superficie debe ser la misma, independientemente, de que la carga esté distribuida sobre la esfera conductora o haya sido sustituida por la carga puntual imagen situada en su interior. Si nos dan una esfera de radio R con una carga Qs sobre ella y su centro se encuentra a una distancia d>a de la carga puntual Q, podemos sustituir la esfera por la carga imagen q=-QR/d a una distancia b=R2/d del centro, más una carga Qs-q en el centro. La densidad superficial de carga es, entonces, σ+σ' donde σ es la distribución no uniforme calculada anteriormente a partir de q y Q, y σ' es la distribución uniforme calculada a partir de (Qs-q).
ActividadesEste applet muestra las líneas de fuerza y las superficies equipotenciales de un sistema formado por una carga puntual y una esfera conductora conectada a tierra. Se introduce
Se pulsa el botón titulado Nuevo La esfera conductora a potencial cero se sustituye por una carga imagen que aparece como un pequeño círculo de color azul. Observar que la carga imagen es negativa (color azul) si la carga puntual es positiva (color rojo). La carga imagen disminuye al aumentar la separación d, y aumenta con la carga puntual Q. Observar que las líneas de fuerza que llegan al conductor esférico son perpendiculares a su superficie. Se han trazado las líneas equipotenciales a la izquierda del applet separadas 0.1 unidades. Sin embargo, las líneas equipotenciales de la derecha del applet se han trazado separadas 0.01 unidades arbitrarias. Activando la casilla de titulada carga inducida desaparece la carga imagen y aparece una distribución de carga sobre la superficie de la esfera conductora en forma de pequeños puntos de color azul que pretenden darnos una idea de la dependencia de la densidad de carga s con el ángulo q . Podemos observar que la densidad de carga es mayor en la parte de la esfera que está más cerca de la carga puntual positiva y es pequeña, en la parte opuesta, más alejada. Podemos calcular la fuerza de atracción entre la carga puntual positiva y la esfera conductora, aplicando la ley de Coulomb a la carga puntual Q y a la carga imagen q, separadas una distancia d-b.
|
Lorrain P. Corson D. Campos y ondas electromagnéticas. Selecciones Científicas (1972), págs. 156-158
