Momento de inercia de una distribución de masas puntuales | |||||||||||||
| En esta página, se resuelven los problemas más habituales de cálculo de momentos de inercia:
Momento de inercia de una distribución de masas puntualesTenemos que calcular la cantidad
donde xi es la distancia de la partícula de masa mi al eje de rotación. Una varilla delgada de 1 m de longitud tiene una masa despreciable. Se colocan 5 masas de 1 kg cada una, situadas a 0.0, 0.25, 0.50, 0.75, y 1.0 m de uno de los extremos. Calcular el momento de inercia del sistema respecto de un eje perpendicular a la varilla que pasa a través de
En vez de calcular de forma directa los momentos de inercia, podemos calcularlos de forma indirecta empleando el teorema de Steiner. Conocido IC podemos calcular IA e IB, sabiendo las distancias entre los ejes paralelos AC=0.5 m y BC=0.25 m. La fórmula que tenemos que aplicar es I=IC+Md2
IA=IC+5·0.52=0.625+1.25=1.875 kgm2. IB=IC+5·0.252=0.625+0.3125=0.9375 kgm2.
Momento de inercia de una distribución continua de masaPasamos de una distribución de masas puntuales a una distribución continua de masa. La fórmula que tenemos que aplicar es
dm es un elemento de masa situado a una distancia x del eje de rotación Resolveremos varios ejemplos divididos en dos categorías
Momento de inercia de una varilla
La masa dm del elemento de longitud de la varilla comprendido entre x y x+dx es
El momento de inercia de la varilla es

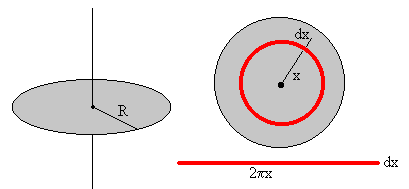

Momento de inercia de un discoVamos a calcular el momento de inercia de un disco de masa M y radio R respecto de un eje perpendicular al plano del disco y que pasa por su centro.
Tomamos un elemento de masa que dista x del eje de rotación. El elemento es un anillo de radio x y de anchura dx. Si recortamos el anillo y lo extendemos, se convierte en un rectángulo de longitud 2px y anchura dx, cuya masa es
El momento de inercia del disco es
Momento de inercia de un cilindroVamos a calcular el momento de inercia de un cilindro de masa M, radio R y longitud L respecto de su eje.
Tomamos un elemento de masa que dista x del eje de rotación. El elemento es una capa cilíndrica cuyo radio interior es x, exterior x+dx, y de longitud L, tal como se muestra en la figura. La masa dm que contiene esta capa es
El momento de inercia del cilindro e
Momento de inercia de una placa rectangular
El momento de inercia de la placa rectangular es
Momento de inercia de un disco
El momento de inercia del disco es
Haciendo el cambio de variable x=R·cosθ Llegamos a la integral

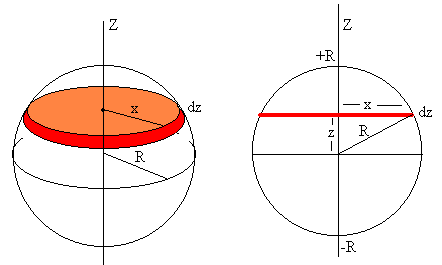

Momento de inercia de una esfera Vamos a calcular el momento de inercia de una esfera de masa M y radio R respecto de uno de sus diámetros
Dividimos la esfera en discos de radio x y de espesor dz. El momento de inercia de cada uno de los discos elementales es
La masa de cada uno de los discos es
El momento de inercia de la esfera, es la suma de los momentos de inercia de todos los discos elementales.
Para resolver la integral tenemos que relacionar la variable x con la z. Como vemos en la figura x2+z2=R2
Momento de inercia de un cilindro Vamos a calcular el momento de inercia de un cilindro de masa M, radio R y longitud L, respecto de un eje perpendicular a su generatriz y que pasa por su centro.
Dividimos el cilindro en discos de radio R y espesor dx. El momento de inercia de cada uno de los discos respecto de uno de sus diámetros es
Aplicando el teorema de Steiner, calculamos el momento de inercia de este disco, respecto de un eje paralelo situado a una distancia x.
El momento de inercia del cilindro es

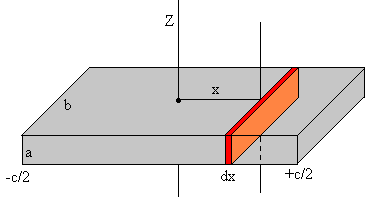

Momento de inercia de un paralepípedo Vamos a calcular el momento de inercia de un paralepípedo de masa M y de lados a, b y c respecto de un eje perpendicular a una de sus caras.
Dividimos el paralepípedo en placas rectangulares de lados a y b y de espesor dx. El momento de inercia de cada una de las placas respecto de su eje de simetría es
Aplicando el teorema de Steiner, calculamos el momento de inercia de esta placa respecto de un eje paralelo situado a una distancia x es
El momento de inercia del sólido en forma de paralepípedo es
|
