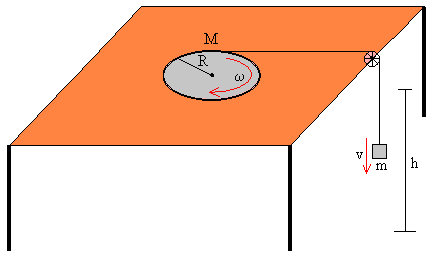

Un disco de masa M y radio R está situado encima de una mesa y puede girar alrededor de un eje vertical. Está conectado mediante una cuerda que pasa por una polea de masa despreciable a un bloque de masa m. A medida que el bloque desciende, la cuerda se desenrolla del borde del disco y lo hace girar alrededor de su eje. Vamos a calcular la aceleración a del bloque, sabiendo que el coeficiente de rozamiento entre el disco y el plano horizontal sobre el que está apoyado es μ.

En esta página, estudiaremos el efecto del rozamiento en el movimiento de rotación del disco. Más adelante, estudiaremos el efecto del rozamiento en el movimiento de traslación y rotación del un disco que desliza sobre un plano horizontal.

La ecuación del movimiento

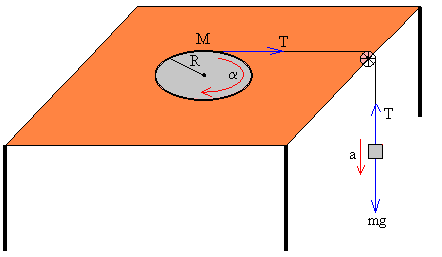

Las fuerzas sobre el bloque son

• El peso mg

• La tensión de la cuerda T

Si el bloque se mueve con aceleración a, la ecuación del movimiento es

mg-T=ma

Aplicamos la ecuación de la dinámica de rotación al disco de masa M y radio R.

• La tensión de la cuerda ejerce un momento T·R

• El rozamiento entre la superficie del disco y el plano horizontal ejerce un momento M_r que se opone al movimiento de rotación del disco, y que calcularemos más adelante

Si el disco gira con aceleración angular α, la ecuación del movimiento es

T·R-M_r=I α

El momento de inercia del disco, respecto del eje vertical es MR²/2

Como la aceleración del bloque es la aceleración tangencial de un punto del borde del disco, la relación entre las dos aceleraciones es a= α·R

Eliminando la tensión T de la cuerda, despejamos la aceleración a del bloque

Momento de rozamiento

Cuando un bloque desliza sobre un plano horizontal, la fuerza de rozamiento se opone al desplazamiento, su valor es Fr= μ·N, donde N es la reacción del plano igual al peso del bloque.

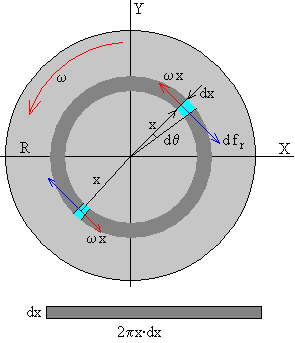

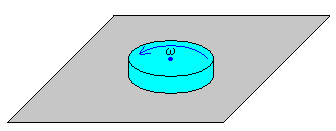

Consideremos un disco en rotación con velocidad angular ω, apoyado en un plano horizontal. Tomamos un elemento del disco, a una distancia x de su centro. La velocidad de dicho elemento es ω·x, y su dirección es perpendicular al radio. La fuerza de rozamiento se opone al movimiento de dicho elemento, tal como se muestra en la figura.

Si dividimos el disco en anillos de radio x, y de anchura dx, observamos que el momento de las fuerzas de rozamiento debidos a todos los elementos del anillo tiene el mismo módulo, la misma dirección y sentido. El momento resultante es dMr= μ·dN·x donde dN es la reacción del plano igual al peso del anillo de radio x y espesor dx

El momento total, es la suma de los momentos de todos los anillos en los que hemos dividido el disco

Introduciendo el valor de M_r en la fórmula de la aceleración a del bloque

La velocidad del bloque cuando ha descendido una altura h partiendo del reposo, vale

Balance energético

Cuando el bloque desciende una altura h, adquiere una velocidad v y el disco gira con velocidad angular ω, con v=ω·R.

La energía potencial del bloque mgh se convertiría en energía cinética del bloque mv²/2  y del disco Iω²/2 si no hubiese rozamiento.

Una parte de la energía potencial se convierte en trabajo de la fuerza de rozamiento, que es el producto del momento de rozamiento M_r por el ángulo girado θ=h/R por el disco

W=-M_r·θ

El balance energético se expresa mediante la ecuación

Despejamos la velocidad v del bloque

Ejemplo

• Masa del disco M=1.0 kg

• Masa del bloque m=0.25 kg

• Coeficiente de rozamiento μ=0.3

La aceleración del bloque es

Cuando el  bloque desciende h=1 m partiendo del reposo, alcanza una velocidad de

Actividades

Se introduce

• La masa del disco M, en el control de edición titulado Masa disco

• La masa del bloque m, en el control de edición titulado Masa bloque

• El coeficiente de rozamiento μ, en el control de edición titulado Coef. rozamiento

• El radio del disco se ha fijado en el valor R=0.25 m

Se pulsa el botón titulado Empieza
