En esta página, se estudia el movimiento de caída del extremo libre de una cadena de longitud L y densidad lineal ρ inicialmente suspendida con ambos extremos a la misma altura. A continuación, se suelta uno de los extremos.

Principio de conservación de la energía

En la situación inicial t=0, la cadena está doblada en dos partes iguales de longitud L/2. Los centros de masa de cada una de las dos porciones, señalados por un punto de color azul, se encuentran a una distancia L/4 del por debajo de los extremos. Tomando como nivel cero de energía potencial la posición de ambos extremos en el instante t=0. La energía de la cadena en este instante es

En el instante t, el extremo libre ha descendido una altura x. La cadena se encuentra doblada, pero la longitud de cada una de las porciones es distinta. La porción izquierda, tiene una longitud (L+x)/2 y la porción derecha (L-x)/2. La porción izquierda de la cadena se encuentra en reposo. La porción derecha se mueve con velocidad dx/dt. La energía de la cadena en el instante t es

Como la energía se conserva, despejamos la velocidad dx/dt.

Integramos para determinar la posición x del extremo libre en función del tiempo t.

Se hace el cambio de variable

x=L·sen²φ

Las integrales elípticas de primera y segunda especie son

En términos de las integrales elípticas, la posición x del extremo libre es una función implícita del tiempo t.

Las integrales elípticas se encuentran tabuladas, véase Puig Adam, Cálculo Integral. Editorial Biblioteca Matemática 1972, págs. 71 y 72.

El tiempo total t que emplea el extremo libre la cadena en caer completamente, x=L, θ=π/2 se calcula resolviendo las integrales elípticas completas de primera y segunda especie.

Como podemos comprobar en el applet (más abajo), el valor del segundo miembro es 0.84721. El tiempo t que tarda en caer la cadena es menor que el tiempo que tarda una partícula en caer libremente una altura L

t =0.8472·t₀

El tiempo que tarda en caer una cadena doblada de L=1m de longitud es t=0.383 s.

Como vemos, la aceleración de caída de la parte derecha de la cadena es mayor que la aceleración de la gravedad.

El siguiente applet, calcula el instante t/t₀ cuando se proporciona la posición del extremo libre x/L de la cadena. Es decir, calcula la diferencia entre las dos integrales elípticas

Programa para calcular el cociente t/t₀ cuando se proporciona el valor de x/L

Para calcular las integrales elípticas se ha adaptado al lenguaje Java el código en lenguaje C que aparece en Numerical Recipes in C, Sección 6.11 Elliptic Integrals and Jacobian Elliptic Functions.

Ecuaciones del movimiento

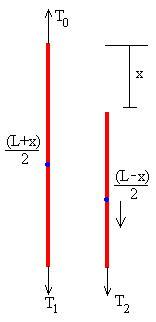

Las fuerzas sobre la porción derecha de la cadena son el peso y la fuerza T₂. La fuerza T₂ se debe sumar al peso para que la aceleración de esta parte de la cadena sea mayor que g. La ecuación del movimiento es

Las fuerzas sobre la porción de la cadena en reposo son:

• T₀ la fuerza que ejerce el soporte fijo

• La fuerza T₁ en su parte inferior

• Su peso

T₁ y T₂ deben ser iguales ya que la parte inferior de la porción derecha de la cadena y la parte inferior de la porción izquierda de la cadena están muy próximas. La tensión en la cadena debe ser continua.

Cuando el extremo libre de la cadena se desplaza dx, una porción dx/2 de la cadena pasa del lado derecho al lado izquierdo, su velocidad se modifica de v=dx/dt a 0, su momento lineal cambia dp=ρ(dx/2)v. Para poner en reposo este elemento de masa en un tiempo dt se precisa de una fuerza en la unión de las dos porciones de cadena.

La ecuación diferencial del movimiento del extremo libre de la cadena se escribe

Se resuelve la ecuación diferencial por procedimientos numéricos con las siguientes condiciones iniciales: en el instante t=0, la posición del extremo libre de la cadena es x=0, y parte del reposo, dx/dt=0.

La fuerza que ejerce el soporte sobre el extremo fijo de la cadena vale

Aplicando el principio de conservación de la energía, obtuvimos la velocidad dx/dt de caída

En la figura, se representa T₀/(ρgL) en función de x/L. Cuando x→L, T₀→∞,

Actividades

• La cadena tiene una longitud de L=1.0 y su densidad lineal se ha fijado en ρ=1.0 kg/m.

Se pulsa el botón titulado Empieza

Se observa la caída de la cadena. Se proporciona los datos del tiempo t, la posición x de su extremo libre y la velocidad v=dx/dt.

En un diagrama en forma de tarta, comprobamos que se cumple el principio de conservación de la energía, la energía potencial se transforma integramente en energía cinética. La energía potencial se representa en color azul, y la energía cinética en color rojo.

La gráfica, muestra la fuerza T₀ que ejerce el soporte sobre la cadena en función del tiempo t.
