En esta página, se estudia el comportamiento de un sistema electromecánico, aplicando las leyes de Newton y la ley de Faraday. La energía y el momento angular del sistema es la suma de dos partes: una mecánica y otra electromagnética.
El problema consiste, en determinar la aceleración del bloque, la energía cinética y el momento angular cuando el bloque ha descendido una altura h partiendo del reposo. Toda carga acelerada radia energía en forma de ondas electromagnéticas. Se supondrá que la aceleración de las cargas es suficientemente pequeña para despreciar la pérdida de energía por radiación.

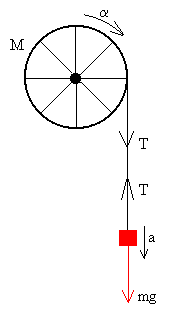

Movimiento cuando no hay cargaEn la página titulada “Dinámica de rotación y balance energético” hemos analizado un sistema mecánico similar cuando Q=0. En la figura, se han dibujado el esquema de las fuerzas sobre los cuerpos que intervienen en el movimiento
La aceleración angular α vale

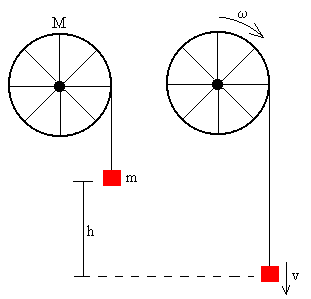

Cuando el bloque ha descendido una altura h partiendo del reposo, el ángulo girado por el cilindro es h/R. La velocidad angular de rotación ω es
Balance energético
La velocidad v del bloque es la misma que la de un punto de la superficie del cilindro. Por tanto, v=ωR. La velocidad angular ω final de rotación del cilindro es
El mismo valor que hemos obtenido aplicando las ecuaciones de la dinámica
Movimiento cuando hay carga en la capa cilíndricaCampo magnético en el interior de la capa cilíndricaLa carga Q está uniformemente distribuida en una capa cilíndrica muy delgada. En el instante t gira con velocidad angular ω, produciendo una corriente
que atraviesa la sección lδ de la capa cilíndrica, siendo l la longitud del cilindro y δ el espesor de dicha capa. Para obtener la expresión del campo magnético B creado por la corriente i en el interior de la capa cilíndrica, aplicamos la ley de Ampère de un modo similar al de un solenoide. Supondremos

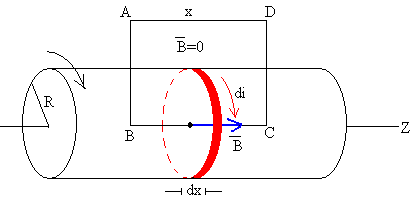

La circulación del campo magnético a lo largo del camino cerrado ABCD es Bz·x La corriente que atraviesa el camino cerrado ABCD de longitud x es la misma que atraviesa la sección xδ de la capa cilíndrica, es decir, i·x/l Aplicando la ley de Ampère despejamos el módulo del campo magnético
Energía magnéticaDel mismo modo que un solenoide, la capa cilíndrica tiene una autoinducción, que se calcula de un modo similar
Se denomina coeficiente de autoinducción L al cociente entre el flujo propio F y la intensidad i.
La energía almacenada en forma de campo magnético en el interior del cilindro cuando gira con velocidad angular ω, es
Hay otra forma alternativa de obtener la energía magnética, multiplicando la densidad de energía magnética por el volumen del cilindro.
Ley de FaradayComo la velocidad angular de rotación ω cambia con el tiempo, el campo magnético Bz cambia con el tiempo. El flujo de dicho campo a través de la capa esférica cambia con el tiempo. Aplicando la ley de Faraday

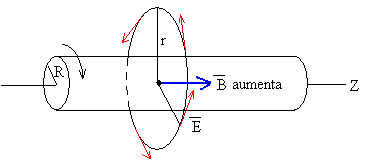

Como el campo magnético tiene la dirección del eje Z el campo eléctrico E generado es tangente a la circunferencia de radio r cuyo centro está en el eje del cilindro, tal como se muestra en la figura.
El campo Eφ que en la posición r=R de la capa cilíndrica cargada vale
Ecuaciones del movimientoEste campo produce una fuerza sobre las cargas, la fuerza produce un momento que tiende a frenar la rotación del cilindro. Suponiendo que la capa cilíndrica es muy delgada, la fuerza es EφQ, y el momento respecto del eje del cilindro (fuerza por su brazo R) es M=RQEφ
T·R+RQEφ=Ia
mg-T=ma
a=a·R Despejando la aceleración angular α
La cantidad
tiene las dimensiones de momento de inercia, pero asociado con la carga Q no con la masa m, por esta razón se le denominará momento de inercia electromagnético Iem. Como vemos la aceleración angular es menor que la que se obtiene cuando no hay carga en la capa cilíndrica Q=0. La velocidad angular de rotación ω, cuando el bloque ha descendido una altura h partiendo del reposo es ahora
Balance energético Cuando el bloque desciende una altura h partiendo del reposo, su energía potencial mgh se convierte en energía cinética de traslación del bloque, de rotación del disco, y el resto ΔE se almacena en forma de energía magnética en el interior de la capa cilíndrica tal como vamos a demostrar a continuación. Calculamos esta diferencia
Se usa la fórmula de la velocidad angular ω calculada anteriormente, y se despeja mgh.
Sustituyendo el momento de inercia electromagnético Iem por su valor
La energía potencial mgh del bloque, se convierte en energía cinética del bloque, en energía cinética de rotación del disco y el resto se almacena en el interior de la capa cilíndrica como energía EB del campo magnético producido por el movimiento de las cargas situadas en dicha capa. El principio de conservación de la energía se escribe para el caso Q≠0
Momento angularEl bloque de masa m, parte del reposo y el cilindro está en reposo en el instante inicial t=0. El momento angular inicial es cero. Al cabo de un cierto tiempo t, el bloque desciende una altura h, moviéndose con velocidad v, la velocidad angular de rotación del cilindro es ω, y en el interior de la capa cilíndrica hay un campo magnético uniforme Bz. El momento angular Lsis del sistema se obtiene a partir del impulso angular que es proporcionado por el bloque de masa m que cuelga del extremo de la cuerda enrollada en el cilindro.
El momento angular del sistema Lsis lo podemos poner como suma de dos contribuciones:
Momento angular del campo electromagnéticoEl campo electromagnético en el vacío tiene un momento angular asociado con respecto al origen dado por la siguiente expresión

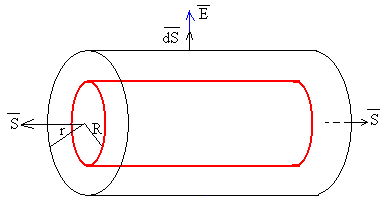

Donde S es el vector de Poynting y c es la velocidad de la luz en el vacío. Campo magnético B La distribución cilíndrica de carga al ponerse en movimiento de rotación produce un campo magnético paralelo al eje de rotación Bz que ya hemos calculado. Sin embargo, el campo magnético en el exterior del cilindro, aunque puede ser muy pequeño si el cilindro es suficientemente largo, no es nulo. Campo eléctrico E La distribución cilíndrica de carga produce también un campo eléctrico que calcularemos aplicando la ley de Gauss. Sea una capa cilíndrica delgada longitud l y de radio R uniformemente cargada con una carga Q. Para una distribución cilíndrica y uniforme de carga, la aplicación del teorema de Gauss requiere los siguientes pasos:
Una vez conocidos los campos E y B, se procede a calcular el momento angular de los campos electromagnéticos estáticos. El resultado final de la integración que se omite, produce el mismo resultado Lem=Iem·ω.
SimulaciónEl momento de inercia electromagnético Iem es muy pequeño en un sistema real, ya que μ0=4π·10-7, y las carga por unidad de longitud que se puede acumular en una capa cilíndrica delgada es muy pequeña, inferior a 5·10-5 C/m, para un cilindro de 30 cm de radio. El momento de inercia electromagnético Iem es proporcional al cuadrado de la carga Q. En la simulación asignaremos un valor arbitrario a la constante de proporcionalidad, de modo que Iem sea grande y comparable al momento de inercia mecánico mR2+I.
ActividadesSe introduce
Se pulsa el botón titulado Empieza
En la parte derecha del applet, un diagrama en forma de tarta muestra como se va transformando la energía potencial inicial del bloque (color gris)
Ejemplo: El momento de inercia de la capa cilíndrica es I=MR2 El momento de inercia electromagnético es Iem=k·Q2·R2. Se ha fijado el valor k=1/64 de la constante de proporcionalidad. La aceleración angular depende del radio R, que se ha fijado en el valor R=30 cm.
La velocidad final de rotación ω es
Para m=0.3 kg, M=0.2 kg, Q=3 unidades de carga, h=1.0 m, R=0.3 m,
Energía:
La energía total es E=E1+E2+E3=2.94 J, que es la energía potencial inicial del bloque E=0.3·9.8·1.0=2.94 J Fijarse que cuanto mayor sea la carga Q, menor es la velocidad angular final ω. La energía electromagnética es mayor y menor la energía cinética. Momento angular:
El tiempo que tarda el bloque en descender h=1.0 m partiendo del reposo es t=0.66 s El impulso angular de la fuerza exterior (el peso del bloque) es mgR·t=0.58 kg·m2/s |
