En este pagina, se describe un experimento que nos permite comprobar la ley de inducción de Faraday.

donde F es el flujo a través de una espira, y N es el número de espiras iguales.

El experimento consta de un generador de ondas en el que podemos seleccionar la forma de la onda (cuadrada, triangular o senoidal). El generador está unido a un solenoide (primario) que produce un campo magnético variable con el tiempo. Esta bobina está acoplada a otra (secundario) cuyo número de espiras podemos elegir entre las siguientes: 300, 600, 900, 1200. Podemos también cambiar la frecuencia en el generador dentro de un cierto intervalo.

En la pantalla de un osciloscopio se representa la diferencia de potencial variable producida por el generador y la fem en el secundario.

Fundamentos físicos

Analizaremos cada una de las señales que produce el generador

Señal de forma cuadrada

Para crear un campo magnético constante y por tanto, un flujo constante, usamos la señal cuadrada del generador. La señal cuadrada se caracteriza por que durante medio periodo el potencial vale V, y durante el otro medio periodo vale –V.

La señal no es exactamente cuadrada, ya que no pasa del potencial positivo al negativo y viceversa, en un instante concreto, sino durante un intervalo de tiempo, pequeño comparado con el periodo de la señal.

Si el flujo F =cte. Aplicando la ley de Faraday obtenemos la fem inducida Cuando el potencial del generador es constante, el campo magnético es constante en el primario, el flujo a través del secundario es constante, la fem es nula.

Señal de forma triangular

Cuando el potencial del generador crece linealmente (en color rojo), el flujo a través de cada espira del secundario crece linealmente, la fem inducida en el secundario (en color azul) tiene un valor constante negativo (parte izquierda de la figura)

Si el flujo F =at, (0<t< P/2) , a es la pendiente

Cuando el potencial del generador decrece linealmente (en color rojo), la fem en el secundario (en color azul) muestra un valor constante positivo (parte central de la figura)

Si F =a·(P-t), (P/2<t< P)

Señal de forma senoidal

Este caso ya lo hemos estudiado en la página precedente, espiras en un campo magnético variable con el tiempo

El campo magnético producido por el primario y por tanto, el flujo a través de cada espira del secundario tiene forma senoidal (en rojo) F =F0 sen(w t) La fem en el secundario (en azul) es la derivada cambiada de signo del flujo

Influencia de los distintos parámetros

• Influencia de la amplitud

La fem inducida es proporcional a la amplitud A de la señal.

• Influencia del número de espiras del secundario

La fem es proporcional al número de espiras N en el secundario.

• Efecto de la frecuencia

La frecuencia f no tiene efecto en la señal cuadrada, pero tiene efecto en la señal triangular y senoidal. Al aumentar la frecuencia, disminuye el periodo, y aumenta la pendiente, por lo que la fem es mayor.

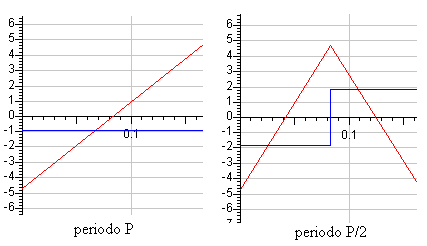

En la figura, se compara la fem de una señal triangular de periodo P (en color rojo), y de la misma señal de periodo P/2. La pendiente de la recta se ha duplicado y por tanto, la fem en el secundario (en color azul) se duplica.

En las señales senoidales, al derivar el flujo F =F₀ sen(w t)  respecto del tiempo, se obtiene una fem. que es proporcional a la frecuencia angular w.

Actividades

Se introduce

• La frecuencia, entre 3 y 10 unidades,  actuando sobre la barra de desplazamiento titulada Frecuencia
• La amplitud, actuando sobre la barra de desplazamiento o introduciendo un valor entre 3.5 y 10 unidades en el control de edición titulado Amplitud
• El número de espiras, 300, 600, 900 y 1200 espiras, N. espiras
• Forma de la señal: activar uno de los botones de radio titulados: Cuadrada, Triangular y Senoidal.

Se pulsa el botón titulado Gráfica

Se representa

• en color rojo, la diferencia de potencial producida por el generador
• en color azul, la fem en el secundario
