 La
experiencia de Cavendish.
|
|||||||
|
En esta página, se describe dos experiencias simuladas que mide la constante G de la Gravitación Universal. La segunda es una experiencia muy distinta a la de Cavendish que describen la mayor parte de los libros de texto.
La experiencia de CavendishLa masa de la Tierra se puede determinar una vez que se conoce el valor de la constante G.
Aplicamos la segunda ley de Newton a un cuerpo de masa m que cae libremente, sabiendo que su aceleración de caída, en las proximidades de la superficie de la Tierra es g.
Como el radio R de la Tierra es conocido y g también puede ser medido mediante varias experiencias, una de las más simples es la medida del tiempo t que tarda en caer un cuerpo una determinada altura h, h=gt2/2. Si la aceleración de la gravedad medida es g=9.8 m/s2 y el radio de la Tierra, supuesta esférica es R =6.37·106 m tenemos que la masa de la Tierra es
Podemos calcular también la densidad media de la Tierra dividiendo la masa M entre el volumen de una esfera de radio R, resultando ρ=5506.5 kg/m3=5.5 g/cm3. Para “pesar la Tierra” necesitamos determinar el valor de G, mediante una experiencia similar a la efectuada por Cavendish.
La balanza de gravitación es un instrumento muy sensible que permite demostrar la atracción entre dos masas y determinar el valor de la constante G.

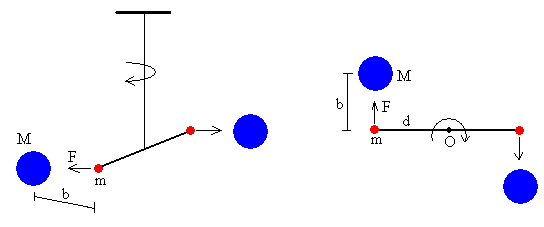

El péndulo oscila con un periodo de aproximadamente, 10 minutos. Estas pequeñas esferas son atraídas por dos esferas fijas de M=1.5 kg de masa y de 32 mm de radio. Para determinar la constante G, mediante la balanza de gravitación es necesario medir la posición inicial y la final de equilibrio y el movimiento oscilatorio amortiguado entre estas dos posiciones. El ángulo entre estas posiciones de equilibrio es una medida de la fuerza de atracción. Para medir el ángulo, se dispone de un haz LASER que incide sobre un espejo cóncavo. La oscilación del péndulo, se observa indirectamente mediante el movimiento de la marca luminosa producida por el rayo reflejado en una regla graduada situada a L=4.425 m de distancia. Posición inicial de equilibrio
Oscilaciones del péndulo Una vez que el péndulo se mantiene estable en la posición inicial de equilibrio, las esferas grandes se mueven rápidamente a la posición diametralmente opuesta. El péndulo empieza a oscilar con un periodo
donde 2md2 es el momento de inercia de la varilla de masas despreciable y de las dos esferas consideradas como masas puntuales, y K es la constante de torsión del hilo.

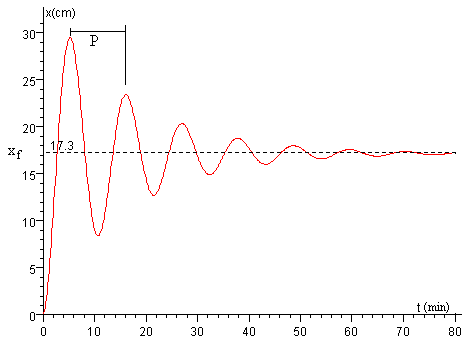

Se mide el periodo P de las oscilaciones tal como se muestra en la figura, el tiempo que trascurre entre dos máximos de la amplitud. La constante de amortiguamiento es pequeña, de modo que el péndulo oscila durante bastante tiempo antes de alcanzar la posición final de equilibrio Posición final de equilibrio

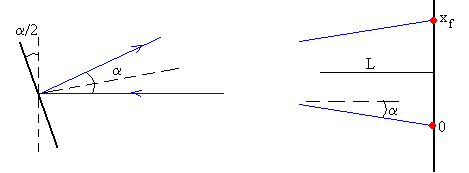

El momento del par de fuerzas debido a la atracción entre las esferas, respecto del eje de oscilación, hace que el péndulo gire un ángulo α/2. El ángulo que forma el rayo incidente y reflejado es α. La regla marca la posición xf. 2Fd=Kα/2
La posición xf de la marca luminosa sobre la regla distante L del espejo cóncavo es
ya que α es un ángulo pequeño
Despejamos la constante G
Ejemplo:
ActividadesEl programa interactivo, genera aleatoriamente, un valor de la constante K de torsión dentro de ciertos límites. Se pulsa el botón titulado Inicio El péndulo de torsión se sitúa en la posición inicial de equilibrio Se pulsa el botón titulado Empieza Las esferas grandes se sitúan en posición diametralmente opuesta El péndulo de torsión comienza a oscilar, hasta que al cabo de un cierto tiempo medido en minutos, se para en la posición final de equilibrio. Se mide el periodo P de la oscilación y la posición xf final de equilibrio. Se calcula la constante G de la ley de la Gravitación Universal.
|
Otra forma de medir G
Las fuerzas que actúan sobre la partícula de masa m son:

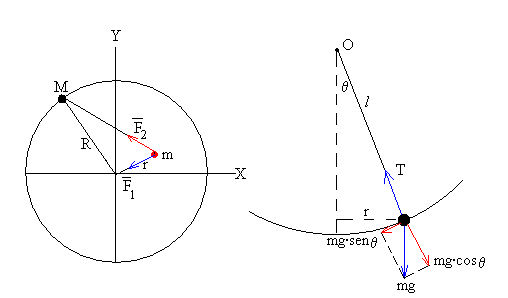

La fuerza F1 restauradora, que se produce cuando el péndulo está desviado un pequeño ángulo θ con respecto de la posición de equilibrio. La componente tangencial del peso vale mg·senθ, tal como se indica en la parte derecha de la figura. Si el ángulo θ es pequeño, podemos escribir F1≈ mg·senθ=mgr/l Las componentes de esta fuerza son (véase la figura más abajo) F1x=-F1·x/r=-mgx/l
La fuerza F2 de atracción entre la partícula de masa m y la partícula de masa M, tiene por módulo
Las componentes de esta fuerza son La ecuación del movimiento de la partícula de masa m es max=F1x+F2x Si consideramos que el desplazamiento r del péndulo respecto de la posición de equilibrio es pequeño frente al radio R de la partícula de masa M, las componentes F2x y F2y se expresarán
Las ecuaciones del movimiento se escriben en forma de ecuación diferencial
o bien
Se resuelve el sistema de dos ecuaciones diferenciales de segundo orden con las condiciones iniciales t=0, x=0, y=0, dx/dt=0, dy/dt=0, es decir, la partícula de masa m parte del origen con velocidad nula.
Caso particular Cuando ω≈ω0 tenemos para la solución de la primera ecuación diferencial
La solución de la primera ecuación diferencial se convierte en
Para la solución de la segunda ecuación diferencial
La solución de la segunda ecuación diferencial se convierte en
La distancia r de la partícula de masa m al origen es
La distancia r se incrementa proporcionalmente al tiempo t, la partícula describe una espiral que parte del origen. Tenemos que diseñar nuestro experimento simulado de modo que la frecuencia
coincida con gran aproximación con la velocidad angular ω de rotación de la partícula de masa M.
ActividadesSe introduce
Se pulsa el botón titulado Nuevo, y a continuación, de pulsa en el botón titulado Empieza. Observamos el movimiento circular de la partícula de masa M, el péndulo estará prácticamente inmóvil en el origen. En la parte superior izquierda del applet, se indica el instante t en segundos, y la desviación del péndulo (distancia al origen) r en mm. Introducimos el tiempo t en medido en horas en el control de edición titulado Tiempo, y pulsamos el botón titulado Empieza.
Volvemos a introducir otro tiempo medido en horas en el control de edición titulado Tiempo, y pulsamos el botón titulado Empieza, y así sucesivamente. Cuando tengamos suficientes resultados “experimentales” pulsamos el botón titulado Gráfica. Para empezar otra experiencia, con otros datos de la masa M, el radio R y la velocidad angular de rotación ω, se pulsa el botón titulado Nuevo. Podemos cambiar la escala de observación, activando alguno de los botones de radio titulados dm, cm y mm. En la primera escala dm observamos el movimiento circular de la partícula de masa M, en las otras escalas está muy alejada del origen y desaparece de la ventana del applet. El péndulo no se desviará apenas de su posición de equilibrio si ω es distinto de ω0, tal como podemos comprobar en el applet y calcular a partir de las ecuaciones del movimiento. Ejemplo:
La frecuencia
se diferencia muy poco de la frecuencia angular de oscilación del péndulo, debido a que el segundo término que contiene la constante G es muy pequeño. Introducimos la velocidad angular de rotación ω=3 rad/s. calculamos x e y en el instante t=1hora=3600 s
Lo mismo ocurre para y. El péndulo no se desvía apenas del origen, incluso después de un tiempo muy grande. La desviación se incrementa apreciablemente cuando ω≈ω0=2.857739, al cabo de una hora la desviación del péndulo es
Que podemos observar activando el botón de radio titulado mm. Se debe procurar introducir un tiempo t que no sea lo suficientemente grande como para que deje de cumplirse la condición de que r<<R, en la que nos hemos basado para obtener una expresión simple que describa aproximadamente el movimiento del péndulo. Comprobar que cuando ω≈ω0 la desviación r
En la experiencia simulada, se obtendrá el valor de G a partir de la medida de pendiente de la recta
Cuando se pulsa el botón titulado Gráfica, se traza una línea recta y se dibujan una serie de puntos de color rojo que representan los resultados “experimentales”.
Si introducimos los datos
Pulsamos el botón titulado Nuevo, cambiamos varias veces el valor del tiempo t pulsando el botón titulado Empieza y finalmente, pulsamos el botón titulado Gráfica. Observamos la representación gráfica de los datos "experimentales" y de la recta. Anotamos el valor de su pendiente 0.328. mm/h. Con este dato calculamos G.
|
Instrucciones de servicio. Balanza de gravitación, 332 101, Leybold Didactic GMBH
Sheppard D. Using one pendulum and a rotating mass to measure the Universal Gravitational Constant. Am. J. Phys. 38 (1970), pp. 380
Medida de G
