Fundamentos físicos




Se dispara horizontalmente una bala contra un bloque suspendido de una cuerda. Este dispositivo se denomina péndulo balístico y se usa para determinar la velocidad de la bala midiendo el ángulo que se desvía el péndulo después de que la bala se haya incrustado en él. Supondremos que el bloque es una masa puntual suspendido de una cuerda inextensible y sin peso. En el capítulo Sólido rígido, estudiaremos una segunda versión del péndulo balístico en el que la cuerda es sustituida por una varilla rígida y el bloque por un cilindro.



Fundamentos físicos

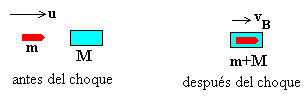

De la conservación del momento lineal obtenemos la velocidad vB inmediatamente después del choque del sistema formado por el péndulo y la bala incrustada en él.

Si M es la masa del bloque, m la masa de la bala y u su velocidad, dicho principio se escribe

mu=(m+M)vB

Después de la colisión pueden ocurrir los siguientes casos, (véase el bucle) dependiendo del valor de la energía cinética adquirida por el sistema formado por el péndulo y la bala incrustada en él.

  1. Que el ángulo máximo de desviación del péndulo no supere los 90º
choques6.gif (1128 bytes) La conservación de la energía se escribe

    Midiendo el ángulo q  obtenemos vB y de la conservación del momento lineal obtenemos la velocidad de la bala u.

  1. Que el péndulo dé vueltas

Ahora bien, la velocidad en el punto más alto C debe superar un valor mínimo.

De las ecuaciones de la dinámica del movimiento circular tenemos que

    Siendo T  la tensión de la cuerda. La velocidad mínima se obtiene cuando T=0,

    . Entonces

  1. Que el péndulo se desvíe un ángulo comprendido entre 90º y 180º
choques8.gif (1230 bytes) De la dinámica del movimiento circular y el principio de conservación de la energía tenemos que

La cuerda del péndulo deja de tener efecto en el instante en el que su tensión es cero T=0. Por lo que

En dicho instante, la partícula se mueve bajo la única fuerza de su propio peso describiendo un movimiento curvilíneo bajo la aceleración constante de la gravedad o un tiro parabólico

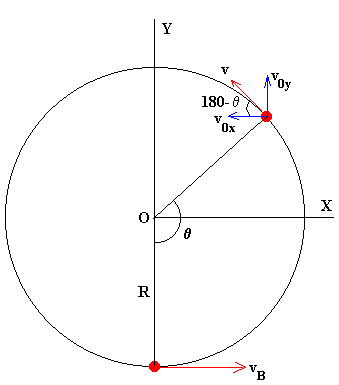

choques9.gif (2539 bytes) En dicho instante, la partícula se mueve bajo la única fuerza de su propio peso describiendo un movimiento curvilíneo bajo la aceleración constante de la gravedad o un tiro parabólico

v0x=v·cos(180-θ)
v
0y=v·sen(180-θ)

Tomando el centro del bucle como origen de coordenadas. El péndulo vuelve a oscilar cuando se cumpla que x2+y2=R2

Ejemplo1

  • Velocidad de la bala, u=10 m/s

  • Masa de la bala, m=0.2 kg

  • Masa del bloque, M=1.5 kg

  • La longitud del péndulo es R=0.5 m

La velocidad vB del conjunto formado por la bala y el bloque inmediatamente después del choque, es

m·u=(m+M)vB,   vB=1.18 m/s

Aplicamos el principio de conservación de la energía para calcula la máxima desviación del péndulo

Conocido vB despejamos h=0.07 m, y calculamos el ángulo θ=30.8º

Ejemplo 2

¿Cuál debe ser la velocidad mínima u de la bala para que el péndulo describa una circunferencia?.

  • Masa de la bala, m=0.2 kg

  • Masa del bloque, M=1.5 kg

  • La longitud del péndulo es R=0.5 m

Calculamos la velocidad mínima vC de la partícula en el punto más alto de la trayectoria circular, cuando la tensión de la cuerda es cero, aplicando la ecuación de la dinámica del movimiento circular uniforme.

Aplicando el principio de conservación de la energía, calculamos la velocidad de la partícula en el punto B más bajo de la trayectoria circular.

Aplicamos el principio de conservación del momento lineal, para calcular la velocidad de la bala u antes del choque

m·u=(M+m)vB,   u=42.07 m/s

Ejemplo 3

  • Velocidad de la bala, u=35 m/s

  • Masa de la bala, m=0.2 kg

  • Masa del bloque, M=1.5 kg

  • La longitud del péndulo es R=0.5 m

La velocidad vB del conjunto formado por la bala y el bloque inmediatamente después del choque, es

m·u=(m+M)vB,   vB=4.12 m/s

Aplicamos el principio de conservación de la energía, para calcular la máxima desviación del péndulo

Conocido vB despejamos h=0.87 m, que es mayor que la longitud R=0.5 del péndulo

La cuerda del péndulo deja de tener efecto en el instante en el que su tensión es cero T=0. Por lo que

En este sistema de ecuaciones, calculamos el ángulo θ=119.1º y la velocidad de la partícula v=1.54 m/s

El movimiento posterior de la partícula viene descrito por las siguientes ecuaciones del tiro parabólico.

v0x=v·cos(180-θ)=0.75 m/s
v
0y=v·sen(180-θ)=1.35 m/s



Actividades

Se introduce

  • La masa de la bala en kg, en el control de edición titulado Masa de la bala
  • La velocidad de la bala en m/s, en el control de edición titulado Velocidad de la bala
  • La masa del bloque que pende de la cuerda en kg, en el control de edición titulado Masa bloque.
  • Dato: la longitud del péndulo es de 0.5 m

Se pulsa el botón titulado Empieza.

Se observa el movimiento del péndulo. Se representa la energía del sistema antes y después del choque. Al tratarse de un choque inelástico gran parte de la energía inicial se pierde cuando la bala se incrusta en el bloque.

Se modifica la masa del bloque de modo que se pueda medir la desviación del péndulo en la escala graduada.

Se recomienda al lector que obtenga el valor de la desviación del péndulo para valores dados de la masa de la bala, velocidad de la bala y masa del bloque, y compruebe la solución obtenida con la proporcionada por el programa interactivo.
