En la página anterior, se ha descrito el péndulo cónico, que se caracteriza por una velocidad angular critica ωc a partir de la cual el péndulo se desvía un cierto ángulo de de su posición vertical. Por debajo de esta velocidad angular crítica, el péndulo permanece en la posición vertical q =0.

Un dispositivo similar es un aro de radio R que puede girar alrededor de su diámetro vertical con velocidad angular w. Un punto material de masa m se mueve a lo largo de la circunferencia sin rozamiento.

Ambos sistemas, se pueden describir por una energía potencial efectiva debida al peso de la partícula y a la fuerza centrífuga.

El sistema que vamos a estudiar ahora no hay fuerzas de inercia ya que consiste en una partícula de masa m que se mueve a lo largo de una circunferencia de radio R sin rozamiento. La partícula está unida al extremo de un muelle de constante k tal como se muestra en la figura.



La energía potencial

La energía potencial de la partícula se compone de dos términos:

  • La energía potencial gravitatoria, mg(R-R·cosθ)

  • La energía potencial elástica, debida a la deformación del muelle

La longitud l del muelle deformado es

Como la longitud del muelle sin deformar es R/2, la energía potencial debida a ambas fuerzas conservativas es



Posiciones de equilibrio

La fuerza tangencial que actúa sobre la partícula es

Las posiciones de equilibrio se obtienen cuando F(θ)=0

θ=0, θ=π y el ángulo θ0 raíz de la ecuación trascendente

Estabilidad

Calculamos la derivada segunda de la energía potencial

  • Para θ=0

La derivada segunda es positiva (equilibrio estable) si

  • Para θ

La derivada segunda es negativa, por lo que la posición de equilibrio es inestable

  • Para θ= θ0

Esta derivada es positiva si k>2mg/R.

Ahora bien, examinemos la ecuación que nos da la raíz θ0.

  • El valor mínimo del miembro izquierdo es 1/3, y el valor máximo es 1.

  • El valor mínimo del miembro derecho se obtiene para  k=3mg/R. y el valor máximo para k→∞.

Así pues, cuando la constante k del muelle elástico es inferior al valor critico kc=3mg/R la posición de equilibrio estable es θ=0, y cuando k>kc, la posición de equilibrio estable es θ0, raíz de la ecuación trascendente.



Actividades

En el programa interactivo se han fijado los valores de:

  • La masa de la partícula m=0.1 kg

  • El radio de la circunferencia R=0.5 m

  • La aceleración de la gravedad g=10 m/s2

Con estos datos, el valor critico de la constante elástica es  kc=3mg/R=6 N/m

Se introduce

  • La constante k del muelle elástico, actuando en la barra de desplazamiento titulada Constante.

Se pulsa el botón titulado Calcular.

  • Si k<6 la posición de equilibrio es θ=0

  • Si k>6, el programa interactivo calcula el ángulo de equilibrio θ0

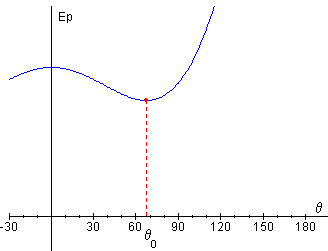

Se muestra a la derecha del applet, la representación gráfica de la energía potencial Ep(θ). Observar los máximos y los mínimos.



stokesApplet aparecerá en un explorador compatible con JDK 1.1.



Referencias

Drugowich J. R., Hipólito O. Spontaneous symmetry breaking in a simple mechanical model. Am. J. Phys. 53 (7) July 1985, pp. 690-693
